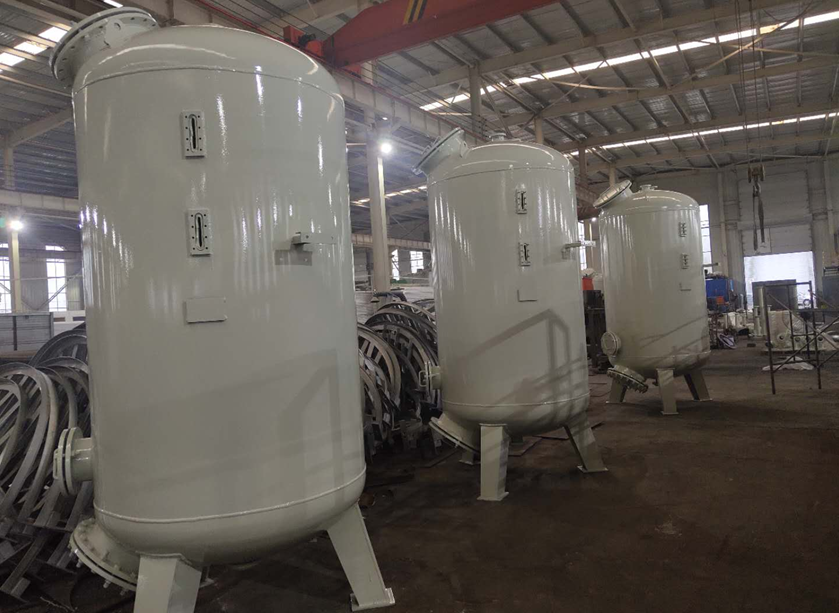

纖維束過濾器
概述
纖維束過濾器是一種結構先進、性能優良的壓力式纖維過濾設備。它采用一種新型的束狀軟填料-纖維作為濾元，其濾料直徑可達幾十微米甚至幾微米，并具有比表面積大，過濾阻力小等優點，解決了粒狀濾料的過濾精度受濾料粒徑限制等問題。微小的濾料直徑，極大的增加了濾料的比表面積和表面自由能，增加了水中雜質顆粒與濾料的接觸機會及濾料的吸附能力，從而提高了過濾效率和截污能力。
纖維束過濾器能有效地去除水中的懸浮物，同時對水中的細菌、病毒、大分子有機物、膠體、鐵、錳等有明顯的去除作用，具有過濾速度快、精度高、截污容量大、操作方便、運行可靠、不需特殊維護等優點。設備廣泛應用于電力、石油、化工、冶金、造紙、紡織、食品、飲料、自來水、游泳池等各種工業、民用給水、工藝用水、循環冷卻水、和廢水的過濾處理。
配置表
序號 | 項目 | 單位 | 數據 |
1 | 型式 | 浮動網板 | |
2 | 材質 | Q235A | |
3 | 方式 | 環氧煤瀝青/內襯天然膠 | |
4 | 設計壓力 | MPa | 0.6 |
5 | 試驗壓力 | MPa | 0.4～0.5 |
6 | 設計溫度 | ℃ | ≤50 |
7 | 設計流速 | m/h | 20～40 |
8 | 失效時進出口壓差 | MPa | 0.1～0.2 |
9 | 大運行壓差 | MPa | 0.2 |
10 | 濾層高度 | mm | 1200-1500 |
11 | 過濾壓頭損失 | MPa | 0.02～0.04 |
12 | 反洗水壓力 | MPa | ≥0.1 |
13 | 反洗水強度 | L/m2·S | 20～30 |
14 | 清洗空氣壓力 | MPa | ≤0.05～0.06 |
15 | 清洗空氣強度 | L/m2·S | 40～60 |
16 | 清洗時間 | min | 20～60 |
17 | 濾料 | ||
18 | 規格 | 250g/束 | |
19 | 材質 | 丙綸絲 | |
20 | 截污容量 | ㎏/m3 | 10～15 |
21 | 進水裝置 | ||
22 | 型式 | 多孔板 | |
23 | 材質 | Q235A | |
24 | 設備本體進水取樣閥 | ||
25 | 數量 | 1 | |
26 | 型號 | QYFDG-15 | |
27 | 材質 | 不銹鋼 | |
28 | 規格 | mm | DN15 |
29 | 設備本體出水取樣閥 | ||
30 | 數量 | 1 | |
31 | 型號 | QYFDG-15 | |
32 | 材質 | 不銹鋼 | |
33 | 規格 | mm | DN15 |
34 | 設備本體進水管壓力表 | ||
35 | 數量 | 1 | |
36 | 測量范圍 | MPa | 0-1.0 |
37 | 型號 | YN100-YBF | |
38 | 材質 | 不銹鋼 | |
39 | 設備本體出水管壓力表 | ||
40 | 數量 | 1 | |
41 | 測量范圍 | MPa | 0-1.0 |
42 | 型號 | YN100-YBF | |
43 | 材質 | 不銹鋼 | |
44 | 進水水質（濁度） | mg/L | 30～50 |
45 | 出水水質（濁度） | mg/L | 2～5 |
技術參數
規格型號 | 處理水量（m3/h） | 過濾面積（㎡） | 直徑*高度 （φ*h） | 進出水口徑（DN） | 反沖洗進水口（DN） | 排氣口（DN） | 攪拌機P（kw） |
XWGXQ-600 | 8 | 0.283 | 600*3000 | 50 | 40 | 25 | |
XWGXQ-800 | 15 | 0.502 | 800*3130 | 50 | 50 | 25 | 4 |
XWGXQ-800 | 15 | 0.502 | 800*3715 | 65 | 25 | ||
XWGXQ-1000 | 20 | 0.785 | 1000*3280 | 80 | 65 | 25 | 4 |
XWGXQ-1000 | 20 | 0.785 | 1000*3966 | 80 | 25 | ||
XWGXQ-1200 | 30 | 1.131 | 1200*3450 | 100 | 80 | 25 | 4 |
XWGXQ-1200 | 30 | 1.131 | 1200*3970 | 100 | 25 | ||
XWGXQ-1600 | 60 | 2.011 | 1600*3680 | 125 | 100 | 25 | 5.5 |
XWGXQ-1600 | 60 | 2.011 | 1600*4370 | 125 | 25 | ||
XWGXQ-2000 | 90 | 3.141 | 2000*4150 | 150 | 125 | 32 | 11 |
XWGXQ-2000 | 90 | 3.141 | 2000*4960 | 150 | 32 | ||
XWGXQ-2400 | 130 | 4.524 | 2400*4350 | 200 | 150 | 32 | 18.5 |
XWGXQ-2400 | 130 | 4.524 | 2400*4960 | 200 | 32 | ||
XWGXQ-2600 | 160 | 5.309 | 2600*4440 | 200 | 150 | 32 | 18.5 |
XWGXQ-2600 | 160 | 5.309 | 2600*5100 | 200 | 32 | ||
XWGXQ-2800 | 180 | 6.158 | 2800*4540 | 250 | 150 | 32 | 22 |
XWGXQ-2800 | 180 | 6.158 | 2800*5128 | 250 | 32 | ||
XWGXQ-3000 | 210 | 7.069 | 3000*4840 | 300 | 200 | 32 | 22 |
XWGXQ-3000 | 210 | 7.069 | 3000*5630 | 300 | 32 |
