中心傳動刮吸泥機
一、概述
ZXGN型中心傳動刮吸泥機適用于幅流式二次沉淀池污泥的排除浮渣。 該刮泥機為中心支墩式中心傳動，扁吸嘴自吸式吸泥；設浮渣刮集排除裝置；池可平底流或傾斜底。 根據用戶要求可設置過載保護及與微機聯網。 水下部份為不銹鋼材料制作，是十分理想的刮吸泥機環保設備。
二、技術參數表
【技術參數表】
參數/型號規格 | 池徑 D(m) | 池深 H(m) | 周邊線速度(m/min) | 驅動功率（ kw ） |
ZXGN-20 | 20 | 3.0 | 2.0 | 1.1 |
ZXGN-25 | 25 | 3.0 | 2.0 | 1.5 |
ZXGN-30 | 30 | 3.5 | 2.0 | 1.5 |
ZXGN-35 | 35 | 3.5 | 2.0 | 1.1*2 |
ZXGN-40 | 40 | 4.0 | 2.5 | 1.1*2 |
ZXGN-45 | 45 | 4.5 | 2.5 | 1.1*2 |
ZXGN-50 | 50 | 4.5 | 2.5 | 1.1*2 |

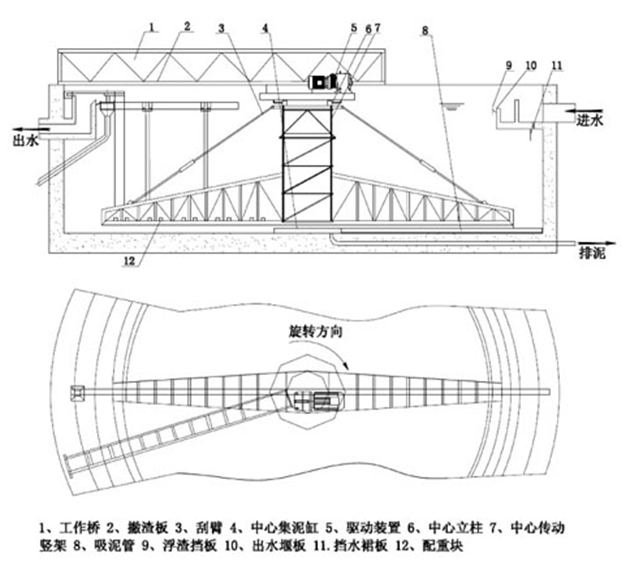

三、土建尺寸表
【土建條件尺寸表】
D(mm) | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
H(m) | 2550 | 2550 | 3050 | 3050 | 3550 | 4050 | 4050 |
H 1 (mm) | 1855 | 2020 | 2680 | 2850 | 3510 | 4170 | 4340 |
H 2 (mm) | 550 | 600 | 650 | 700 | 750 | 800 | 850 |
H 3 (mm) | 505 | 670 | 830 | 1000 | 1160 | 1320 | 1490 |
B(mm) | 400 | 400 | 450 | 500 | 550 | 550 | 600 |
N(個) | 123 | 153 | 183 | 218 | 253 | 578 | 313 |
